Rectification et usinage : L’avantage d’une expertise intégrée pour vos pièces de haute précision

Pour un donneur d'ordre, la recherche d'une prestation de rectification usinage répond à des enjeux de précision critiques : un état de surface exigeant, une géométrie complexe ou la nécessité de traiter des matériaux à haute dureté. Au-delà de l'aspect technique, la fragmentation de la chaîne de production entre plusieurs ateliers génère souvent des complexités logistiques et des surcoûts qui impactent directement la compétitivité des projets.

ZEDCE répond à ce besoin de rectification et d’usinage intégrée depuis 1946. Notre site de Marnaz en Haute-Savoie regroupe usinage CNC, rectification et superfinition dans un même atelier de 9 000 m². Découvrez sur cette page ce que cette intégration apporte en tolérances, en états de surface, en matériaux maîtrisés et sur ce qui nous distingue dans l'écosystème industriel de la Vallée de l’Arve.

‍

À retenir :

Les bénéfices de l'expertise intégrée usinage et rectification pour vos pièces critiques :

• Garantir des tolérances micrométriques en passant d'un grade IT7 en usinage à un grade IT4 en rectification (±0,001 mm).
• Atteindre des états de surface d'exception avec une rugosité Ra inférieure à 0,4 µm, voire 0,01 µm en superfinition.
• Maîtriser les matériaux à haute dureté et faible usinabilité comme les aciers trempés (60 HRC), le titane ou l'Inconel, très difficile en usinage conventionnel.
• Éliminer les risques logistiques et qualité (chocs, délais, erreurs de surépaisseur) en regroupant l'ébauche et la finition sur un site unique.
• Sécuriser vos projets complexes grâce à un savoir-faire historique issu de la conception de machines-outils.

‍

Usinage CNC et rectification : La complémentarité au service de la précision

Pour comprendre la valeur ajoutée d'une gamme de rectification usinage intégrée, il faut d'abord saisir pourquoi ces deux procédés ne présentent pas le même degré de précision et la manière dont ils se complètent au lieu de se concurrencer.

‍

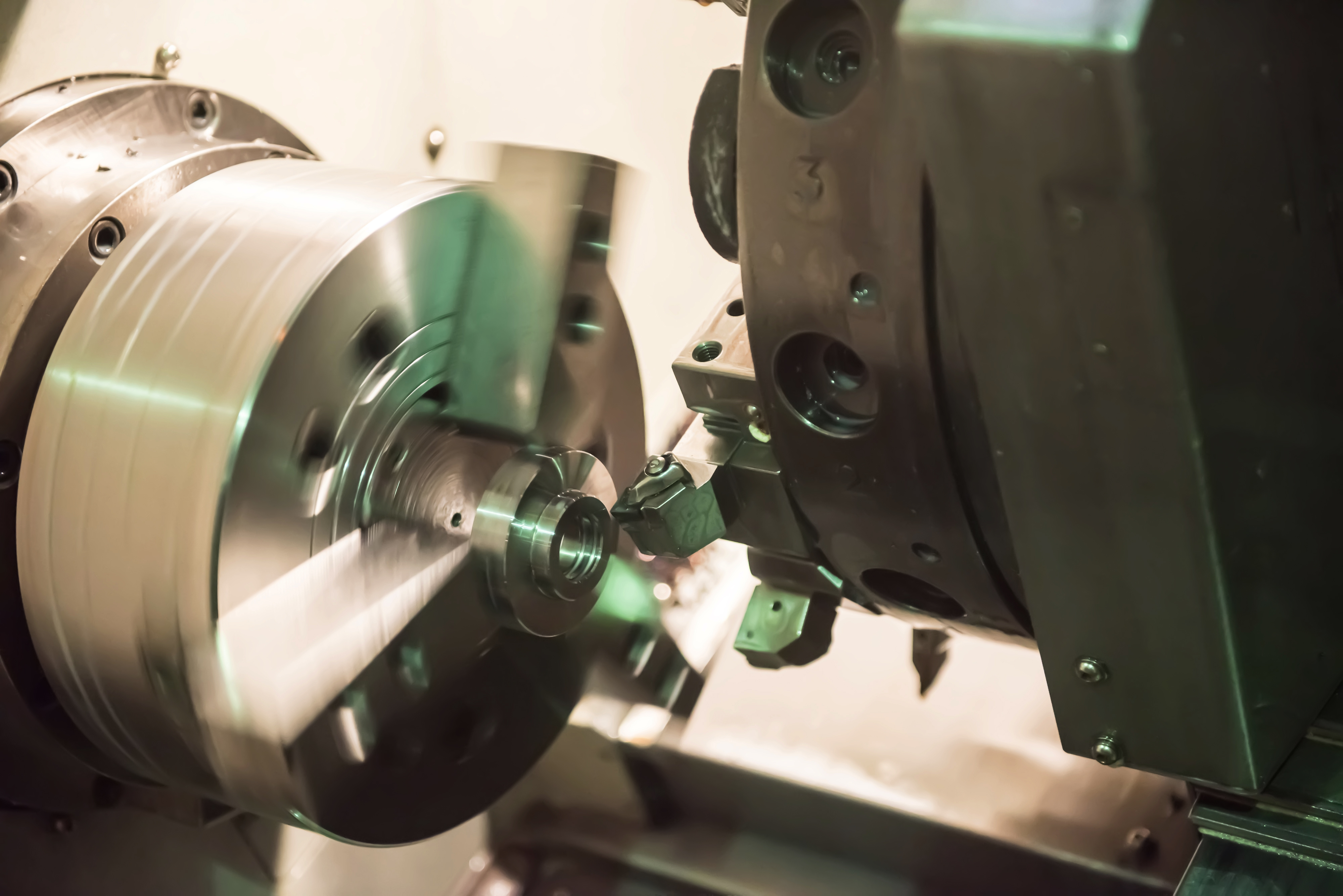

Le tournage et le fraisage CNC : L’étape cruciale d’ébauche

Le tournage et le fraisage CNC servent à donner sa géométrie à la pièce. L'outil coupant (plaquette carbure, fraise, foret) pénètre dans le métal et retire de gros volumes de matière rapidement. C'est l'étape d'ébauche et de semi-finition. Les tolérances atteignables se situent typiquement autour de±0,01 à ±0,02 mm, soit un grade IT7 au sens de la norme ISO 286 . Pour une pièce de 30 mm de diamètre, cela représente un intervalle de tolérance d'environ 21 µm. C'est suffisant pour bon nombre d'applications, mais pas pour les cotes fonctionnelles critiques. Et c'est là que la rectification usinage prend le relais.

‍

La micro-coupe par abrasion : Le secret des tolérances serrées

La rectification repose quant à elle sur un mécanisme fondamentalement différent. La meule est en effet composée de milliers de grains abrasifs, corindon, carbure de silicium ou superabrasifs comme le CBN (nitrure de bore cubique). Chacun agit alors comme un micro-outil de coupe.

Trois propriétés techniques expliquent la supériorité en précision de ce procédé :

• D'abord, l'épaisseur de copeau est microscopique. Chaque grain retire quelques micromètres de matière, là où une plaquette de tournage travaille en dixièmes de millimètre. C'est d'ailleurs un seuil reconnu dans la profession. Pour les tolérances inférieures à ±5 µm ou les rugosités inférieures à Ra 0,2 µm, la rectification reste le seul procédé capable de garantir la conformité de manière répétable.
• Ensuite, les efforts de coupe sont considérablement plus faibles. La force par grain est infime, ce qui réduit les flexions, les vibrations et les déformations élastiques. C'est d'ailleurs pour cette raison que les rectifieuses sont conçues avec un bâti d'une rigidité structurelle nettement supérieure à celle d'un centre d'usinage standard, le bâti sert de véritable marbre de référence.
• Enfin, la meule s'auto-affûte. Les grains polycristallins se fracturent en cours de travail, exposant en permanence de nouvelles arêtes tranchantes. Ce phénomène d'auto-avivage maintient la capacité de coupe sur de longues séries sans intervention de l'opérateur.

‍

Les performances mesurables de la rectification

Ce qui compte pour un donneur d'ordre, ce sont les ordres de grandeur qu'il peut attendre en production et validés en métrologie. Voici ce que la rectification usinage apporte réellement à vos pièces.

‍

Tolérance dimensionnelle, passer de l’IT7 à l’IT4

En tolérance dimensionnelle, on passe de l'IT7 (usinage) à l'IT4 (rectification). D'après la norme ISO286-1:2010, cela signifie qu'on descend de 21 µm à 7 µm d'intervalle de tolérance sur une pièce de 30 mm. C'est trois fois plus serré, soit le niveau de précision attendu pour les ajustements serrés (frettage, emmanchement) ou les jeux fonctionnels contrôlés à quelques microns.

‍

État de surface et superfinition, l’excellence du Ra < 0,02 µm

En état de surface, le gain est encore plus spectaculaire. L'outil coupant laisse systématiquement une empreinte (trace hélicoïdale en tournage et cycloïdale en fraisage) avec un Ra typique entre 0,8 et 3,2 µm. En rectification usinage, l'action simultanée de milliers de grains lisse la surface de manière bien plus homogène et l'on descend ainsi facilement sous 0,4 µm.

Ajoutons qu'avec nos procédés de superfinition, pierrage, toilage, tribofinition, nous atteignons même des Ra inférieurs à 0,02 µm, ce que nous validons au rugosimètre avant livraison. En hydraulique, un Ra maîtrisé entre 0,1 et 0,2 µm sur une tige de vérin garantit l'étanchéité du joint dynamique tout en maintenant le film d'huile de lubrification. En médical, la biocompatibilité d'un implant dépend en partie de cette régularité de surface. Ce sont toutes ces exigences fonctionnelles qui justifient le recours systématique à la rectification usinage dans les gammes de production les plus critiques.

‍

Maîtrise de la géométrie GD&T : circularité et planéité

Et au-delà de la cote et du Ra, la rectification usinage garantit aussi la géométrie. Cylindricité, circularité, planéité ou battement sont autant de paramètres normalisés dans le système GD&T qui conditionnent le bon fonctionnement des assemblages. La rectification cylindrique atteint une circularité inaccessible en tournage seul et la rectification plane assure quant à elle des planéités maîtrisées sur de grandes surfaces. C'est la raison pour laquelle ce procédé est systématiquement spécifié sur les portées de roulements, les surfaces d'étanchéité et les pièces d'assemblages serrés.

‍

Rectification de matériaux durs : usiner l’acier trempé, le titane et l’Inconel

Certaines familles de matériaux ne permettent tout simplement pas de s'arrêter à l'usinage. Quand la dureté dépasse un certain seuil ou que le traitement thermique a déformé la pièce, seule la rectification usinage permet de ramener les cotes dans les tolérances. C'est d'ailleurs l'un des cas de figure les plus fréquents en sous-traitance de précision.

‍

Corriger les distorsions liées au traitement thermique

Quand un acier est traité thermiquement pour atteindre 55 à 65 HRC, les outils coupants conventionnels, même en carbure ou en céramique, atteignent leurs limites. Il est vrai que le tournage dur avec plaquettes CBN offre certes une alternative pour certaines applications : il permet de travailler des aciers jusqu'à 65 HRC avec des rugosités de Ra 0,2 à 0,4 µm et des tolérances de ±5 à ±10 µm.

Cependant, en dessous de ces seuils, la rectification reprend l'avantage. C'est précisément ce seuil technique qui justifie l'intégration d'une opération de rectification usinage dans la gamme de fabrication des pièces les plus exigeantes.

Et surtout, c'est un point souvent sous-estimé, le traitement thermique déforme les pièces. Voilage, ovalisation, variations dimensionnelles : ces distorsions ne peuvent être corrigées avec précision micrométrique que par rectification, après trempe. Et usiner “en cote finie” avant traitement en espérant que la pièce conserve ses dimensions est un pari risqué…

‍

Une expertise multi-matériaux : de l’acier 100C6 aux superalliages

Notre activité de rectification usinage couvre des matériaux que la plupart des sous-traitants ne maîtrisent pas en finition :

• L'acier 100C6 traité pour les roulements ;
• L'inox 316L pour le médical et l'hydraulique ;
• Le titane Ti6Al4V pour l'aéronautique ;
• L'Inconel 718 pour les composants moteurs aéronautiques.

Sur ces matériaux, les meules CBN à liant vitrifié se révèlent particulièrement adaptées. Elles génèrent en effet moins de chaleur que le diamant et évitent les brûlures de rectification qui compromettraient les propriétés mécaniques de la pièce.

‍

L'avantage d'un site unique : quand ZEDCE intègre la rectification et l’usinage de bout en bout

Beaucoup de sous-traitants font de l'usinage. D'autres font de la rectification. Rares sont ceux qui maîtrisent les deux sur le même site, avec la même équipe méthodes et la même chaîne de traçabilité. C'est pourtant cette intégration qui sécurise la qualité et optimise les coûts et c'est le cœur de la proposition ZEDCE.

‍

En finir avec les risques logistiques et les délais de transport

Quand l'usinage et la rectification sont éclatés entre deux entreprises, trois problèmes reviennent immanquablement :

• Les surépaisseurs d'usinage sont mal calibrées (trop ou pas assez de matière pour la rectification) ;
• Le transport expose les pièces semi-finies à des chocs ;
• La boucle de rétroaction entre métrologie et production est lente, parfois une semaine entre la détection d'une dérive et la correction.

‍

Une boucle de rétroaction immédiate entre métrologie et production

Chez ZEDCE, la pièce ne quitte pas le site entre l'ébauche et la finition. Les surépaisseurs sont par conséquent définies par la même équipe méthodes qui pilote la rectification usinage en aval. Si la métrologie détecte un écart, les paramètres d'usinage sont ajustés en amont dans la foulée.

Côté équipement, nous disposons de :

• Tours CNC Nakamura et de centres d'usinage HAAS robotisés par Stäubli (diamètres 10 à 200+ mm) ;
• Rectifieuses cylindriques Kellenberger (±0,001 mm) ;
• Rectifieuses planes Diskus et de machines de rectification intérieure et rodage Stähli (Ra < 0,02 µm).

En superfinition, le pierrage, le toilage et la tribofinition poussent les pièces jusqu'au poli miroir, un service rare dans l'écosystème de la Vallée de l'Arve, un bassin qui compte plus de 600 entreprises spécialisées, mais où peu d'acteurs proposent la gamme complète de l'ébauche à la superfinition.

‍

Expertise ZEDCE : un savoir-faire issu de la conception de machines-outils

Ce qui fonde cette capacité d'intégration, c'est notre histoire. ZEDCE n'est pas née sous-traitant : en 1946, l'entreprise concevait et fabriquait des machines d'usinage pour les décolleteurs de la vallée.

‍

L’héritage de constructeur : une culture de la cinématique machine

Ce passé de constructeur donne à nos équipes une compréhension des cinématiques, des efforts de coupe et des limites réelles des équipements que l'on ne retrouve pas chez un sous-traitant qui n'a connu que la production de pièces. C'est cette double culture, conception machine et rectification usinage, qui nous permet d'optimiser des gammes que d'autres n'oseraient pas tenter.

‍

Un laboratoire de métrologie intégré pour une validation sans faille

Et la précision revendiquée ne vaut que si elle est mesurée. C'est pourquoi chaque opération de rectification usinage chez ZEDCE est validée par notre laboratoire de métrologie : MMT, contourographe, rugosimètres, vision industrielle, tests de propreté. Chaque première pièce passe par un FAI documenté et le SPC surveille les dérives en continu sur les séries.

‍

Aéronautique, médical, hydraulique : nos secteurs d'application critiques

La maîtrise de la rectification usinage et de la superfinition permet à ZEDCE de répondre aux exigences de fiabilité et de précision des industries les plus pointues, où chaque micron conditionne la sécurité et la performance des systèmes.

‍

Exigences normatives et sécurité pour l’aéronautique et le médical

En aéronautique, nous travaillons des composants moteurs, des pièces de trains d'atterrissage et des circuits hydrauliques en Inconel et titane avec traçabilité renforcée (certification EN9100 engagée).

En médical, nous usinons et rectifions des implants, des vis orthopédiques et des instruments chirurgicaux en inox 316L et titane, où l'état de surface conditionne la biocompatibilité (ISO 13485 en cours).

‍

Performances et étanchéité pour l’hydraulique et l’automobile

L'automobile reste notre secteur historique, pièces moteurs, boîtes de vitesses, injection et hydraulique.

Et en hydraulique, corps de valves, tiroirs, pistons, c'est le secteur où le couple rectification usinage + superfinition apporte la plus forte valeur ajoutée, parce qu'un défaut de surface à cet endroit signifie une fuite sous haute pression.

‍

Comparatif technique : capacités de l'usinage CNC vs rectification usinage

Ce tableau résume ce que l'on peut attendre de chaque étape dans une gamme de rectification usinage complète.

‍

Travailler avec ZEDCE

Que vous cherchiez un partenaire pour une gamme complète de rectification usinage ou pour une reprise de finition sur des pièces déjà ébauchées, le processus est le même : transmettez-nous vos plans et votre cahier des charges. Nos équipes méthodes analysent la faisabilité, définissent la gamme optimale et vous remettent un devis couvrant l'intégralité de la chaîne. Un seul chiffrage, une seule responsabilité.

Demandez un devis ou appelez-nous au +33 (0)450 98 05 56.

‍

FAQ - Vos questions sur la rectification usinage

Qu'est-ce que la rectification en usinage ?

La rectification est un procédé d'usinage par abrasion. Contrairement au tournage ou au fraisage qui utilisent un outil coupant à géométrie définie, la rectification utilise une meule composée de milliers de grains abrasifs. Chaque grain agit comme un micro-outil et retire une quantité infime de matière. C'est ce micro-enlèvement qui permet d'atteindre des tolérances au micron et des états de surface très fins (Ra <0,4 µm), inaccessibles avec l'usinage conventionnel.

Quelle est la différence entre usinage et rectification ?

L'usinage (tournage, fraisage) enlève rapidement de gros volumes de matière pour donner à la pièce sa forme générale. La rectification intervient ensuite comme opération de finition. Elle corrige les derniers écarts dimensionnels et géométriques et abaisse la rugosité de surface. En termes de tolérances, l'usinage se situe typiquement en IT7 (±0,01à ±0,02 mm) tandis que la rectification descend en IT4 (±0,001 mm). Les deux procédés sont complémentaires, c'est pourquoi on parle de gamme de rectification usinage intégrée.

Quels sont les différents types de rectification ?

On distingue trois grandes familles. La rectification plane génère des surfaces d'appui parfaitement planes. La rectification cylindrique extérieure travaille les portées d'arbres, les sièges de roulements et les surfaces d'étanchéité. La rectification intérieure usine les alésages et les bagues de précision. Il existe aussi la rectification centerless (sans centre) et la rectification passe profonde, qui permet un enlèvement de matière plus important par passe.

Pourquoi la rectification est-elle plus précise que le fraisage ou le tournage ?

Trois raisons principales. Les copeaux générés sont microscopiques, ce qui permet un retrait de matière extrêmement fin et contrôlé. De plus, les efforts de coupe sont beaucoup plus faibles, ce qui limite les déformations de la pièce et les vibrations. Et la meule s'auto-affûte en continu grâce à la fracture naturelle des grains abrasifs, ce qui garantit une stabilité dimensionnelle sur de longues séries, là où une plaquette de tournage s'émousse et dérive progressivement.

Peut-on rectifier des matériaux très durs ?

Oui, c'est même l'un des atouts majeurs de la rectification. Les aciers trempés au-delà de 55-60 HRC, l'Inconel, le titane et les carbures sont rectifiables sans difficulté, là où les outils coupants conventionnels atteignent leurs limites. La rectification permet aussi de corriger les déformations causées par le traitement thermique (voilage, ovalisation) avec une précision micrométrique.

Quel état de surface peut-on obtenir en rectification ?

En rectification standard, un Ra inférieur à0,4 µm est courant. Avec des procédés de superfinition comme le pierrage, le toilage ou la tribofinition, on descend sous 0,02 µm (un aspect quasi-miroir). Ces niveaux de finition sont exigés pour l'étanchéité des composants hydrauliques, la biocompatibilité des implants médicaux et la résistance en fatigue des pièces aéronautiques.

Pourquoi confier rectification et usinage au même sous-traitant ?

Intégrer les deux opérations chez un seul partenaire élimine les ruptures de flux (transport, risque de chocs sur pièces sensibles), optimise les surépaisseurs d'usinage laissées pour la rectification et crée une boucle de rétroaction immédiate entre métrologie et production. Résultat concret d'une gamme de rectification usinage intégrée : des délais réduits, des coûts maîtrisés et une traçabilité continue de l'ébauche à la livraison.

Peut-on confier à ZEDCE uniquement la rectification ?

Oui. Nous prenons en charge la pièce complète ou uniquement l'opération de rectification, selon votre gamme existante. L'intégration des deux reste cependant notre point fort en matière de rectification usinage, c'est là que l'optimisation des surépaisseurs et la boucle métrologie-production font la plus grande différence.

‍
