Qu'est-ce que le Nital ? Composition et utilisation en métallographie

Valider un processus d'usinage ou de rectification ne se limite jamais à la conformité dimensionnelle, l'intégrité de la matière compte tout autant.

Le Nital est précisément l'outil qui permet de la vérifier. Il s'agit du réactif d'attaque chimique le plus utilisé en métallographie, composé d'acide nitrique dilué dans de l'alcool et destiné à révéler la microstructure des aciers et des fontes.

C'est d'ailleurs une formulation normalisée, référencée dans la norme internationale ASTM E407 sur les réactifs d'attaque microstructurale. Cet article détaille sa composition, ses concentrations usuelles, ses applications en laboratoire, son mode opératoire, les précautions de sécurité indispensables et son rôle clé dans le contrôle qualité après rectification.

‍

À retenir :

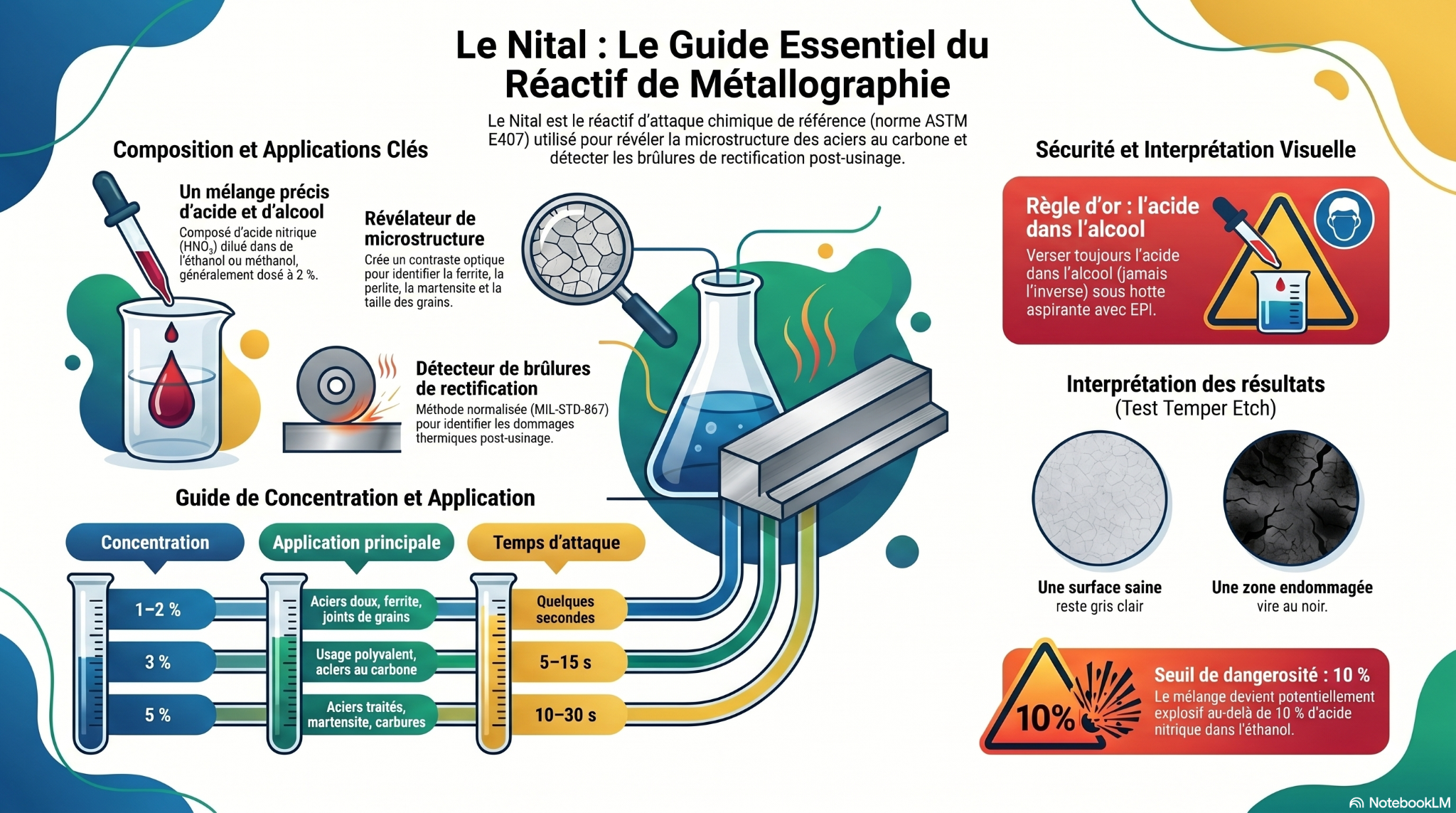

• Le Nital est un réactif d'attaque composé d'acide nitrique (HNO₃) dilué dans de l'alcool (éthanol ou méthanol), à une concentration courante de 1 à 5 %.
• C'est la formulation de référence normalisée (ASTM E407) pour révéler la microstructure des aciers au carbone et des aciers faiblement alliés.
• Il révèle les joints de grains de la ferrite, la perlite, la martensite et les phases internes, permettant d'identifier les traitements thermiques subis.
• Une concentration de 2 % suffît pour la plupart des aciers courants ; au-delà de 5 %, les risques de sécurité augmentent fortement.
• Un mélange d'éthanol et d'acide nitrique devient potentiellement explosif au-delà de 10 % d'acide en masse.
• En contrôle qualité post-rectification, le Nital est la méthode normalisée (MIL-STD-867, AMS 2649, ANSI/AGMA 2007-C00) pour détecter les brûlures de rectification invisibles à l'œil nu.
• Les zones thermiquement endommagées apparaissent gris foncé, bleues ou noires après attaque, tandis qu'une surface saine reste gris clair ou brun clair.
• La sécurité impose un ordre de mélange impératif : toujours verser l'acide dans l'alcool, jamais l'inverse, et travailler sous hotte aspirante avec EPI adapté.
• Pour les aciers inoxydables et fortement alliés, d'autres réactifs (Vilella, réactif de Marble) sont plus appropriés que le Nital.

‍

Qu'est-ce que le Nital ? Définition

Le Nital est le réactif d'attaque (ou etchant) le plus courant en métallographie pour l'analyse des aciers au carbone et des aciers faiblement alliés. Son nom est une contraction de ses deux composants : NITric acid (acide nitrique) + alcoHOL (alcool).

Son rôle est de créer un contraste optique entre les différentes phases et les grains de l'alliage, afin de les rendre observables au microscope. Sur une surface polie miroir, l'œil ne distingue rien ; après une attaque au Nital, les joints de grains et les constituants métallurgiques apparaissent nettement. Grâce à ce contraste, le métallographe peut identifier et caractériser les constituants microstructuraux de la pièce.

Le Nital figure parmi les formulations nommées de la norme ASTM E407 (Standard Practice for Microetching Metals and Alloys), ce qui en fait une référence reconnue dans l'ensemble des laboratoires de métallurgie.

‍

Composition du Nital

La formulation du Nital, d'une apparente simplicité, exige en fait une précision absolue pour garantir des contrôles fiables lors de vos analyses en laboratoire de métrologie.

‍

Les deux constituants

Sa composition repose sur deux ingrédients complémentaires : l'acide nitrique (HNO₃), qui provoque l'oxydation chimique de la surface, et l'alcool (éthanol ou méthanol), qui en contrôle la cinétique et homogénéise l'attaque. Cette association garantit une révélation fiable de la microstructure.

‍

Concentrations usuelles

Les concentrations standards varient de 1 % à 5 % d'acide nitrique en volume, avec le 2 % comme formulation polyvalente la plus couramment appliquée en laboratoire courant sur les aciers au carbone. Le choix dépend de la nature de la nuance et de l'objectif métallographique ciblé.

Pour les aciers doux et faiblement traités, une solution à 1-2 % suffit. On augmente à 3-5 % pour les aciers trempe-revenu ou cémentés, plus résistants à l'attaque chimique. Le tableau ci-après récapitule les usages.

‍

‍

Méthanol ou éthanol : deux approches complémentaires

Le choix de l'alcool n'est pas neutre. L'éthanol est le plus utilisé en laboratoire pour sa réactivité modérée et son meilleur profil de manipulation. Cependant, mélangé à l'acide nitrique au-delà de 10 %, il présente un risque d'explosion non négligeable.

Le méthanol, en revanche, offre des solutions plus stables, peu sujettes à l'explosion. Son inconvénient majeur est sa toxicité accrue, particulièrement par inhalation et contact cutané, ce qui le rend moins pratique en laboratoire ouvert.

En pratique, l'éthanol reste privilégié pour les préparations extemporanées en laboratoire courant à faible concentration. À l'inverse, les solutions commerciales prêtes à l'emploi sont souvent formulées au méthanol pour exploiter sa stabilité chimique et simplifier le stockage et la manipulation.

‍

À quoi sert le Nital en métallographie ?

En métallographie, le Nital est le réactif chimique indispensable pour valider la conformité de la structure interne des aciers après les opérations d'usinage, de rectification ou de traitement thermique. Son action permet de rendre visible l'invisible au microscope, garantissant le respect rigoureux des exigences de tenue mécanique de vos composants industriels critiques.

‍

Le principe de l'attaque chimique

L'attaque (etching) repose sur un principe simple : le réactif ne réagit pas de manière identique sur toutes les zones de l'alliage. Les joints de grains, plus riches en énergie, et les différentes phases présentent des vitesses de dissolution distinctes. Par conséquent, certaines zones se creusent ou s'assombrissent davantage, créant le relief et le contraste qui rendent la microstructure visible au microscope.

‍

Les constituants révélés et leur interprétation

Chaque constituant répond différemment au Nital. La ferrite montre des joints de grains nets et sombres, tandis que la perlite, la cémentite, la martensite et la bainite présentent des morphologies distinctes selon leur état de durcissement. Cette différenciation permet d'évaluer directement les traitements thermiques subis. Le Nital demeure le réactif normalisé (ASTM E112) pour la mesure de la taille de grain de ferrite en laboratoire.

‍

D'autres applications de contrôle

Au-delà de l'observation de routine, le Nital sert aussi à analyser la profondeur de décarburation ou de cémentation, à examiner les zones affectées thermiquement (ZAT) d'une soudure et à contrôler les fontes.

‍

Comment utiliser le Nital ? Mode opératoire

Le succès de l'attaque repose avant tout sur une préparation méthodique de l'échantillon.

Les étapes types sont les suivantes :

1. Polissage miroir de la surface à examiner (étapes de pré-polissage puis polissage fin) ;
2. Nettoyage et dégraissage pour éliminer toute trace de résidu ;
3. Attaque par immersion ou par tamponnage (swabbing) à l'aide d'un coton imbibé ;
4. Rinçage à l'eau puis à l'alcool ;
5. Séchage rapide (jet d'air chaud) pour éviter les taches.

Une attaque correcte se reconnaît à une surface devenue mate et uniforme. En cas de sous-attaque (structure trop pâle, peu contrastée), il suffit de prolonger ou de répéter l'opération. En cas de sur-attaque (surface trop sombre, détails noyés), il faut repolir l'échantillon et recommencer avec un temps réduit.

‍

L'attaque au Nital et le contrôle des brûlures de rectification

C'est l'une des applications industrielles les plus stratégiques du Nital et un enjeu central pour tout atelier de rectification de haute précision.

‍

Le risque thermique en rectification

La rectification cylindrique ou plane de haute précision génère localement une chaleur intense au contact de la meule. Si le refroidissement n'est pas parfaitement maîtrisé, la surface peut subir un “coup de meule” ou brûlure de rectification : un échauffement localisé qui provoque un sur-revenu, voire une re-trempe de la zone. Le problème est que ce défaut est le plus souvent invisible à l'œil nu sur une pièce finie.

‍

Le protocole de détection (contrôle non destructif)

L'attaque au Nital, appelée dans ce contexte Nital etch test ou temper etch (test de revenu), est aujourd'hui considérée comme la méthode de référence pour détecter ces brûlures.

Les zones sur-revenues présentent une dureté réduite et une cinétique d'attaque accélérée, d'où un noircissement plus prononcé. Cette différence d'aspect est immédiate et reproductible : une brûlure de rectification produit une teinte gris foncé à noire, tandis que la surface saine conserve un gris clair ou brun clair. En cas de brûlure légère, le contraste peut être subtil ; l'inspection doit dès lors se faire sous une lumière standardisée (min. 200 footcandles selon ANSI/AGMA 2007-C00) pour éviter toute erreur de diagnostic.

Ce contrôle non destructif est encadré par plusieurs spécifications industrielles reconnues, notamment MIL-STD-867 et AMS 2649 (contrôle par attaque des pièces en acier à haute résistance), ainsi que la norme ANSI/AGMA 2007-C00 pour les engrenages rectifiés.

Il est fondamental pour les applications critiques (aéronautique, moteurs, engrenages, hydraulique) où les défauts thermiques n'ont pas droit à l'existence, car une brûlure compromet irrémédiablement la fatigue.

Nos services de rectification de précision et de contrôle qualité intégré vous garantissent cette conformité exigeante.

‍

Précautions et sécurité

Corrosif et inflammable, le Nital demande une approche sécuritaire rigoureuse à chaque étape, de la préparation au stockage :

• EPI obligatoires : gants résistants aux acides, lunettes de protection, blouse ;
• Travail sous hotte aspirante : les vapeurs d'acide nitrique sont irritantes et toxiques ;
• Ordre de mélange critique : toujours introduire l'acide dans l'alcool lentement, jamais l'inverse ;
• Risque d'instabilité : les solutions concentrées (surtout au-delà de 5 %) peuvent devenir explosives ; au-delà de 10 % d'acide en masse dans l'éthanol, le risque est avéré. Le Nital se prépare donc de préférence en petite quantité, de manière extemporanée (juste avant emploi) ;
• Stockage : flacon hermétique, dans un endroit frais, ventilé, à l'écart de toute source de chaleur et des matières combustibles ;
• Élimination : les déchets acides doivent être neutralisés et évacués conformément à la réglementation sur les déchets dangereux.

Pour toute manipulation, il est recommandé de se référer à la fiche de données de sécurité (FDS) du produit et aux recommandations d'un organisme tel que l'INRS.

‍

Nital ou autres réactifs métallographiques : comment choisir ?

Pour les aciers courants, le Nital est incontournable. Cependant, les matériaux spécifiques, inox, superalliages, aciers fortement alliés, demandent des réactifs différents.

‍

‍

En résumé, on choisit le Nital pour observer la taille de grain de la ferrite ou la structure générale d'un acier au carbone courant. On lui préfère le Picral pour les structures fines (perlite fine, bainite), et le Vilella ou le réactif de Marble pour les aciers inoxydables et fortement alliés. Cette logique de choix est d'autant plus importante sur des matériaux spécifiques comme l'inox 316L ou le titane, qui requièrent des approches d'attaque dédiées.

‍

Sécuriser la qualité de vos pièces usinées avec le Nital

Le Nital constitue un réactif métallographique stratégique pour l'analyse de l'historique thermomécanique des aciers. En effet, ce dernier révèle la microstructure, les transformations métallurgiques et les dommages thermiques de rectification imperceptibles aux contrôles conventionnels. Toutefois, la maîtrise rigoureuse de sa formulation, de ses concentrations et de son mode opératoire est indispensable pour assurer la fiabilité des diagnostics.

Intégré au sein d'un programme de contrôle qualité formalisé, le test d'attaque au Nital contribue à certifier l'intégrité structurale des composants critiques. Cette démarche, combinée aux techniques de mesure tridimensionnelle et de surveillance statistique des procédés (SPC), constitue un vecteur essentiel de conformité pour les applications de haute précision.

Vos pièces exigent une expertise intégrée ? Les solutions de rectification et de métrologie de Zedce garantissent l'intégrité de vos productions critiques. Contactez-nous pour une étude personnalisée.

‍

FAQ - Vos questions sur le Nital

Quelle est la composition du Nital ?

Le Nital est composé d'acide nitrique (HNO₃) dilué dans de l'alcool (éthanol ou méthanol), à une concentration usuelle de 1 à 5 %. L'acide est l'agent actif, l'alcool le solvant qui régule l'attaque.

À quoi sert le Nital ?

Il sert à révéler la microstructure des aciers et des fontes (ferrite, perlite, martensite, joints de grains) par attaque chimique, en métallographie comme en contrôle qualité industriel, notamment pour détecter les brûlures de rectification.

Quelle concentration de Nital choisir ?

Pour la plupart des aciers au carbone, une solution à 2 % suffit. On monte vers 3 à 5 % pour les aciers traités, plus difficiles à révéler. Au-delà de 5 %, les risques de sécurité augmentent fortement.

Le Nital attaque-t-il l'acier inoxydable ?

Non, ou très peu. Le Nital est conçu pour les aciers au carbone et faiblement alliés. Les inox, résistants à l'acide nitrique, nécessitent d'autres réactifs comme le Vilella ou le réactif de Marble.

Peut-on conserver le Nital longtemps ?

Il est préférable de le préparer en petite quantité, juste avant usage. Les solutions concentrées peuvent devenir instables, voire explosives ; un stockage prolongé est déconseillé pour des raisons de sécurité.

Quelle est la différence entre le Nital et le Picral ?

Le Nital attaque les joints de grains de la ferrite et agit vite. Le Picral, plus lent, révèle surtout les structures fines (perlite, bainite) sans creuser les joints de ferrite, ce qui le rend complémentaire du Nital.

Le Nital est-il dangereux ?

Oui. C'est un produit corrosif et inflammable, dont les solutions concentrées peuvent être explosives. Sa manipulation impose des EPI, une hotte aspirante et le respect strict de l'ordre de mélange (acide dans l'alcool).

‍
