Tolérances dimensionnelles : comment les définir, les atteindre et les contrôler en usinage de précision

Une cote théorique n’existe jamais telle quelle sur une pièce réelle. Tout procédé de fabrication génère un écart et c’est précisément cet écart que la tolérance dimensionnelle vient encadrer. Sur certaines pièces aéronautiques critiques, un alésage qui dérive de quelques microns peut basculer hors tolérance et finir au rebut. À l’inverse, resserrer inutilement une tolérance fait grimper le coût de production de façon très rapide, sans bénéfice pour la pièce.

La tolérance dimensionnelle est la marge d’écart admissible entre la dimension nominale visée et la dimension réelle obtenue après usinage. Bien la maîtriser, c’est arbitrer en permanence entre exigence fonctionnelle et coût de fabrication. Cet article suit les trois étapes de cette maîtrise : comment définir la bonne tolérance, comment l’atteindre en atelier et comment la contrôler pour garantir la conformité de la pièce livrée.

‍

À retenir :

• Définition : Intervalle d’acceptabilité fixant une limite supérieure et une limite inférieure autour de la cote nominale.
• Normes de référence : ISO 286-1 pour le système d’ajustements, ISO 1101 pour la spécification géométrique des produits (GPS).
• Classes IT : De IT01 (ultra-précision) à IT18 (brut de fonderie). La mécanique de précision aéronautique évolue généralement entre IT4 et IT7.
• Règle économique : Plus la tolérance se resserre, plus le coût croît fortement. La bonne tolérance est la plus large qui garantit encore la fonction de la pièce.
• Contrôle : Validation métrologique sur machine à mesurer tridimensionnelle Mitutoyo Strato-Apex, avec une incertitude de mesure jusqu’à ±0,7 µm.
• L’approche ZEDCE : Des tolérances de l’ordre du micron, obtenues grâce à un parc rigide et à la superfinition par rodage micronique.

‍

Qu’est-ce qu’une tolérance dimensionnelle ?

Aucun usinage ne reproduit une cote à l’identique. Usure d’outil, dilatation thermique, vibrations de broche et variabilité de la matière introduisent toujours un écart. La tolérance dimensionnelle existe pour encadrer cet écart inévitable et garantir que la pièce reste fonctionnelle.

‍

Définition et terminologie ISO 286

Une tolérance dimensionnelle correspond à la plage de variation admissible autour de la cote nominale. Elle est bornée par une limite supérieure et une limite inférieure et c’est leur différence qui constitue l’intervalle de tolérance. Ce mécanisme assure l’interchangeabilité des pièces tout en acceptant la dispersion réelle de la fabrication.

Ce système est régi par la norme ISO 286, qui utilise la dimension nominale comme base de référence. La position de la zone de tolérance est déterminée par l'écart fondamental (indiqué par une majuscule pour les alésages et une minuscule pour les arbres), tandis que sa largeur est définie par le degré de qualité (IT).

À titre d'exemple, un alésage H7 pour un diamètre nominal de 10 mm autorise une dimension comprise entre 10,000 et 10,015 mm. Enfin, l'association d'un alésage et d'un arbre ainsi cotés, comme le couple H7/g6, forme ce que l'on appelle un ajustement normalisé.

Pour le détail des principes et des tables d’écarts limites, voir la norme ISO 286-1 sur le site de l’ISO ainsi que la norme ISO 286-2 qui regroupe les tables précalculées.

‍

Tolérance dimensionnelle et tolérance géométrique, deux notions complémentaires

La tolérance dimensionnelle concerne la taille locale d’un élément, comme un diamètre ou une longueur. La tolérance géométrique, régie par la norme ISO 1101, concerne quant à elle la forme, l’orientation et la position d’un élément, par exemple la planéité, la cylindricité ou la coaxialité. Les deux sont complémentaires.

Un exemple éclaire la distinction. Un trou peut être parfaitement à la cote en diamètre tout en étant décalé de plusieurs dixièmes par rapport à sa position théorique. La tolérance dimensionnelle est alors respectée, mais la pièce reste non conforme. Seule une spécification géométrique encadre ce type d’écart. Pour approfondir, voir la norme ISO 1101.

‍

ISO 2768, les tolérances générales par défaut

Quand un plan ne porte pas de tolérance explicite sur une cote, c’est la norme ISO 2768 qui s’applique. Elle propose quatre classes générales, de la plus fine (f) à la plus grossière (v), la classe moyenne (m) étant la plus courante dans les cahiers des charges.

La logique d’usage est simple. ISO 2768 couvre les surfaces non fonctionnelles, ISO 286 prend le relais dès qu’un ajustement précis est en jeu.

‍

Le système ISO 286 et les qualités de tolérance IT

Le degré de tolérance, ou qualité IT, définit l’amplitude de la zone de tolérance. Plus le numéro est élevé, plus la zone est large. Le tableau suivant situe les principales qualités IT, leurs domaines d’application et les procédés capables de les tenir.

‍

Un point mérite votre attention. Une qualité IT ne correspond pas à une valeur fixe en microns, car son amplitude dépend de la dimension nominale. Un IT7 appliqué à un diamètre de 10 mm autorise environ 15 µm de variation, alors que le même IT7 sur un diamètre de 100 mm en autorise environ 35. C’est pourquoi les tables ISO 286-2 raisonnent par plages de dimensions plutôt que par valeurs absolues.

‍

Comment définir les bonnes tolérances ?

Définir une tolérance n’est pas un réflexe de prudence mais un arbitrage fonctionnel. L’erreur la plus fréquente au bureau d’études consiste à resserrer les cotes par défaut, ce qui alourdit le coût sans servir la pièce.

‍

La relation entre coût et tolérance

Resserrer une tolérance allonge le temps de cycle, accélère l’usure des outils, multiplie les passes de finition et augmente le temps de contrôle comme le risque de rebut. Cette progression du coût n’est pas linéaire, elle s’accélère nettement à mesure que l’on descend vers les qualités IT5 et IT4. L’objectif du concepteur est donc de retenir la tolérance la plus large compatible avec la fonction visée et non la plus serrée par sécurité.

‍

Identifier les surfaces réellement critiques

La méthode la plus efficace consiste à hiérarchiser les surfaces selon leur fonction. Toutes ne jouent pas le même rôle dans l’assemblage :

• Surfaces d’accouplement et portées de roulement : Tolérances serrées justifiées, car elles conditionnent le jeu et le guidage ;
• Portées d’étanchéité : Tolérances serrées également, l’état de surface comptant autant que la cote ;
• Surfaces libres : Tolérances larges acceptables, la classe ISO 2768 moyenne suffit dans la grande majorité des cas.

Ce tri repose sur un dialogue entre le bureau d’études, l’atelier et la métrologie. Chez ZEDCE, cette validation de faisabilité intervient en amont de la production, afin d’ajuster les tolérances au juste besoin et d’éviter rebuts et retouches coûteuses.

La matrice ci-dessous donne un point de départ pour orienter le choix de la classe.

‍

‍

Les exigences propres à l’aéronautique

Dans l’aéronautique, la tolérance dimensionnelle n’est qu’une partie de l’exigence. La traçabilité de chaque pièce, la documentation des conditions d’usinage et la maîtrise statistique des procédés font partie du cahier des charges. De nombreuses pièces aéronautiques critiques présentent des tolérances comprises entre IT4 et IT7, avec une attention particulière portée à l’intégrité de surface.

‍

Comment atteindre des tolérances micrométriques en atelier ?

Une tolérance se conçoit sur le plan mais se gagne dans l’atelier. Atteindre le micron suppose de maîtriser trois leviers, la stabilité thermique, la rigidité du parc machine et le choix du procédé de finition.

‍

La stabilité thermique, premier facteur de dérive

La chaleur dilate le métal et fausse les cotes. Une pièce mesurée en début de poste et une autre produite en fin de journée peuvent différer de plusieurs microns si l’environnement n’est pas maîtrisé. La dérive thermique figure parmi les causes majeures de non-conformité en usinage de précision.

Les réponses sont connues : atelier à température régulée, montée en température des machines avant lancement et compensation thermique intégrée aux équipements de mesure. L’éditeur Ellistat documente l’enjeu de la dérive thermique et son rôle dans la réduction des rebuts en usinage.

‍

Rigidité du parc et stratégie de coupe

La rigidité de la chaîne cinématique limite les flexions et les vibrations qui dégradent la cote. Un bridage soigné et un positionnement stable de la pièce complètent cet effet. Côté stratégie, plusieurs passes de finition légères tiennent mieux la tolérance qu’une passe agressive unique. Le changement d’outil avant la limite d’usure, associé à des correcteurs dynamiques sur la commande numérique, évite la dérive progressive des cotes en cours de série.

‍

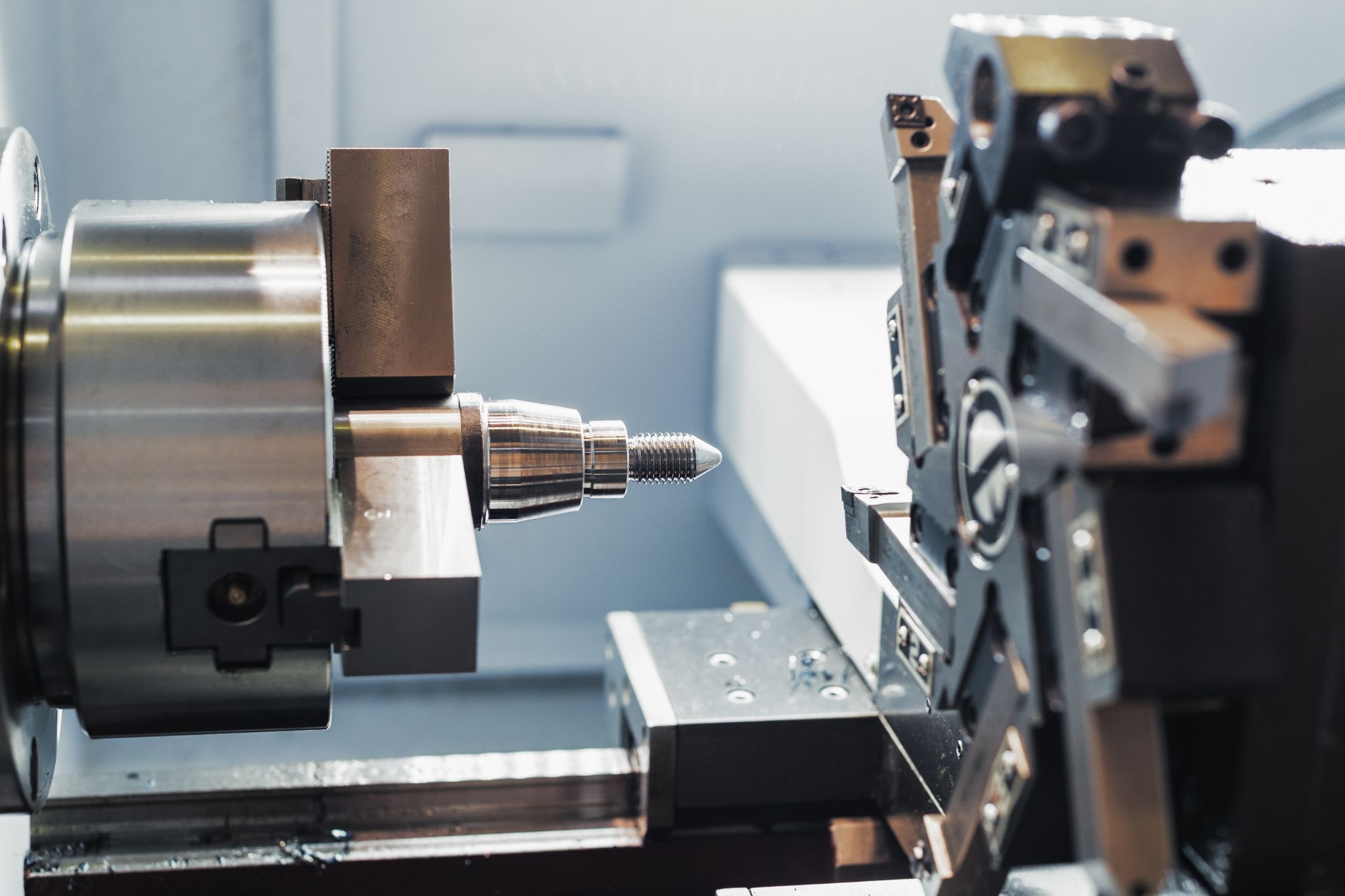

De l’usinage CNC à la superfinition par rodage

Quand le tournage et le fraisage atteignent leurs limites, vers les qualités IT5 et IT4, le passage par la rectification puis le rodage devient nécessaire. Le rodage micronique est un procédé travaillant à faible vitesse, sans échauffement marqué ni effort de coupe déformant. Cette approche, dite à froid, préserve l’intégrité de la matière et permet d’atteindre des tolérances de l’ordre du micron avec un excellent état de surface.

La rectification centerless, en particulier, permet d'atteindre des tolérances très serrées sans montage complexe de la pièce, ce qui en fait un procédé économique pour les petites et moyennes séries.

Le tableau ci-dessous résume les ordres de grandeur atteignables selon le procédé retenu chez ZEDCE.

‍

‍

Contrôler et valider les tolérances au micron

Sans mesure fiable, une tolérance n’est qu’une intention. Le contrôle métrologique transforme l’exigence du plan en conformité démontrée et conditionne l’acceptation de la pièce.

‍

La règle d’or de la métrologie

Un principe encadre tout contrôle dimensionnel : l’incertitude de l’instrument de mesure doit rester très inférieure à l’intervalle de tolérance à valider, idéalement de l’ordre du dixième. Pour vérifier une tolérance de quelques microns, l’appareil doit donc afficher une incertitude de l’ordre du dixième de micron. C’est cette exigence qui impose le recours à des machines à mesurer tridimensionnelles de classe métrologique.

‍

Les machines à mesurer tridimensionnelles

La machine à mesurer tridimensionnelle, ou MMT, rend la précision mesurable, répétable et maîtrisée.

Le parc de métrologie ZEDCE s’appuie sur des modèles de la gamme Mitutoyo, dont les incertitudes de mesure couvrent les besoins des pièces à forte criticité fonctionnelle :

• Mitutoyo Strato-Apex 574 : Incertitude de mesure jusqu’à ±0,7 µm ;
• Mitutoyo Strato-Apex 7106 : Incertitude de mesure jusqu’à ±0,9 µm ;
• Mitutoyo Crysta-Apex 574 : Incertitude de mesure jusqu’à ±1,7 µm.

Ces équipements combinent une mesure par palpage et une mesure sans contact, avec compensation thermique active.

‍

Mesure de forme et rugosité haute résolution

Pour les défauts de forme et les états de surface les plus exigeants, ZEDCE s'appuie sur la gamme Taylor Hobson (Ametek), capable de mesurer ce que la MMT ne peut atteindre.

• Talyrond 585 H PRO : grâce à une précision de broche de ±0,015 µm, cet appareil détecte des défauts de forme inférieurs à 0,001 µm. Sa résolution capteur de 0,3 nanomètre lui permet d'afficher le millième de micron, ce qui garantit la finesse de la mesure.
• Form Talysurf Laser : conçu pour les rugosités très basses, il en assure le contrôle sans limite pratique. Son bruit de mesure, c'est-à-dire les vibrations propres générées par l'appareil, reste inférieur à 10 nanomètres sur un relevé de Rz.

Le détail du parc est consultable sur notre page métrologie.

‍

Le SPC, anticiper la dérive plutôt que constater le rebut

Le SPC (Maîtrise Statistique des Procédés) anticipe les non-conformités en surveillant en continu la dispersion des cotes critiques. En s'appuyant sur des outils comme les cartes de contrôle et l'indice de capabilité (souvent exigé à 1,33 en aéronautique), il permet un ajustement préventif des machines. Couplé à une stricte traçabilité documentaire (rapports de mesure et certificats matière), ce suivi garantit la qualité de toute la série produite.

‍

Un projet exigeant des tolérances micrométriques ?

De la validation technique à la livraison, ZEDCE intègre toute la chaîne de valeur : usinage de précision, rodage de superfinition et contrôle métrologique rigoureux. Vos pièces ont une fonction critique ? Notre bureau d’études s'assure de leur faisabilité et garantit que vos exigences de tolérance sont en parfaite adéquation avec nos moyens de production.

Demandez une étude de faisabilité dès aujourd’hui.

‍

FAQ : Vos questions sur les tolérances dimensionnelles

Les questions ci-dessous reprennent les interrogations les plus fréquentes des bureaux d'études et des acheteurs techniques sur le sujet des tolérances dimensionnelles.

Quels sont les différents types de tolérances en usinage ?

On distingue deux grandes catégories. Les tolérances dimensionnelles encadrent la taille d'un élément, comme un diamètre ou une longueur, selon la norme ISO 286. Les tolérances géométriques, régies par la norme ISO 1101, encadrent la forme (planéité, cylindricité), l'orientation (perpendicularité, parallélisme) et la position (coaxialité, localisation) des éléments.

Comment lire une tolérance H7 sur un plan ?

Dans une désignation comme Ø10 H7, la lettre indique la position de la zone de tolérance par rapport à la cote nominale, la majuscule désignant un alésage. Le chiffre indique la qualité IT, c'est-à-dire la largeur de l'intervalle. Un Ø10 H7 correspond à une plage comprise entre 10,000 et 10,015 mm.

Quelle tolérance s'applique sans indication sur le plan ?

En l'absence de tolérance explicite, c'est la norme ISO 2768 qui s'applique, le plus souvent en classe moyenne (m). Cette tolérance générale convient aux surfaces non fonctionnelles, là où une cote précise n'est pas nécessaire à la fonction.

Qu'est-ce que la tolérance d'ajustement ?

Un ajustement décrit la relation dimensionnelle entre deux pièces qui s'emboîtent, un arbre dans un alésage. La tolérance d'ajustement résulte de la combinaison des tolérances de chacune de ces deux pièces et c'est elle qui détermine le jeu ou le serrage final de l'assemblage. La norme ISO 286 codifie ces ajustements par une lettre et un chiffre pour chaque pièce, par exemple H7/g6, ce qui permet de spécifier un comportement d'assemblage reproductible quel que soit le fournisseur.

Quels sont les trois types d'ajustements ?

On distingue trois familles d'ajustements selon le jeu obtenu entre l'arbre et l'alésage. L'ajustement avec jeu garantit toujours un espace entre les deux pièces, qui peuvent glisser ou tourner librement, comme dans un guidage (exemple H7/g6). L'ajustement avec serrage impose au contraire une interférence, l'arbre étant légèrement plus grand que l'alésage, ce qui nécessite un montage à la presse ou par dilatation, comme dans un frettage (exemple H7/p6). L'ajustement incertain se situe entre les deux, le montage pouvant présenter selon les pièces un léger jeu ou un léger serrage, pour un positionnement précis avec maintien (exemple H7/k6).

Pourquoi le rodage permet-il de meilleures tolérances que le tournage ?

Le rodage travaille à très faible vitesse avec un outil abrasif qui épouse la forme de la pièce. Il génère peu de chaleur et n'applique pas d'effort de coupe massif susceptible de déformer la pièce. Cette absence de contrainte thermique et mécanique permet d'atteindre des tolérances de l'ordre du micron.

Comment l'usure de l'outil impacte-t-elle la tolérance ?

Au fil de l'usinage, l'arête de coupe s'émousse et fait progressivement dériver les cotes, par exemple en réduisant un alésage ou en augmentant un diamètre extérieur. Le réglage de correcteurs dynamiques sur la commande numérique et la surveillance statistique du procédé permettent de compenser cette dérive avant qu'elle ne génère du rebut.

‍
